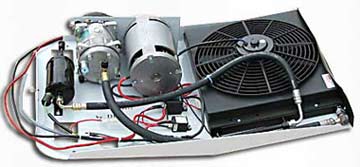

Hy-Gloo G3 ne dépasse que de 15.5 cm !!!
Comment connecter les 2 parties de Hy-Gloo ???
Très simple
Et oui, très simple. Simplement, de la propreté sur les surfaces à mettre en contact, pas de serrage exagéré, une déconnection à effectuer 1 heure après l'arrêt de Hy-Gloo. ......les pressions internes seront tombées, les joints ne souffriront pas.

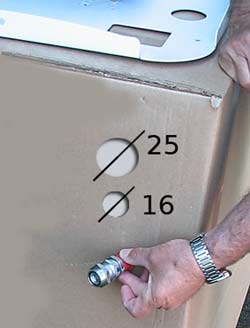

Prévoir donc 2 perçages aux côtes indiquées. 2 fonctions seront donc remplies :
- connection ou déconnection des flexibles chargés en fluide homologué R134A.
- fixation correcte des flexibles au travers des cloisons à traverser grace au système passe-cloison des raccords Connect/Disconnect 08.
Exemple de sorties arrière "tout à droite"
Exemple de sorties arrière "droite et gauche"
Le chassis de Hy-Gloo permet beaucoup d'autres cas de sorties de flexibles : latérale droite ou gauche, arrière sous capot etc....

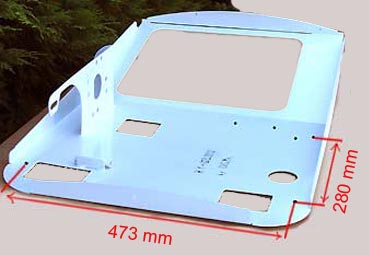

Hy-Gloo est prévu pour une fixation sur silent blocs ou tapis sur un rectangle de 473mm x 280 mm. Bien entendu, il est possible de fixer Hy-Gloo sur un périmètre différent en perçant 4 trous supplémentaires de 8mm.

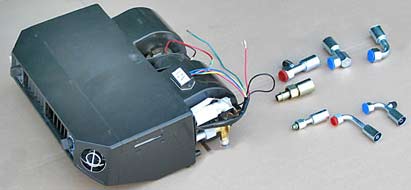

Evaporateur horizontal "Petit Modèle" HY700112 ou 700124
Livré avec ses pattes de fixation, visserie, tubes d'ecoulement des condensats.
Voir dimensions et poids au chapitre "options techniques".

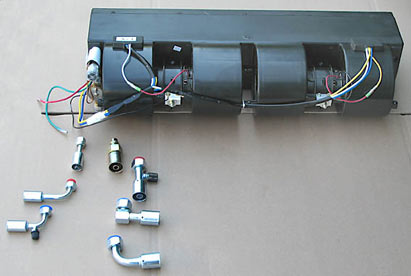

Evaporateur horizontal "Grand Modèle" HY700012 ou 70024
Livré avec se pattes de fixation, visserie, tubes d'ecoulement des condensats.
Voir dimensions et poids au chapitre "options techniques".
Vous pouvez nous demander des directions de flexibles appropriées à vos besoins grace aux differents raccords proposés.
Vous pouvez apercevoir le prncipe "Double turbine" de l'évaporateur Grand Modèle.

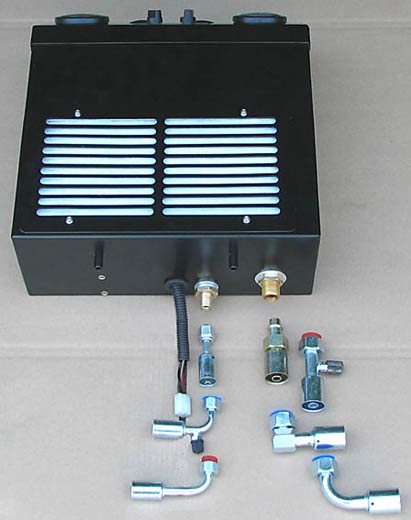

Evaporateur de type vertical HY700312 ou 700324t avec tous les raccords d'ebtrée et de sortie. Les 2 tubes souples de sortie de condensats ne sont pas représentés.
